सुविधाऐं
• 100GBASE-LR4 के साथ अनुपालन
• 103.125 Gb/s से 111.81 Gb/s तक समर्थन लाइन दरें
• एकीकृत लैन WDM TOSA / ROSA अप करने के लिए 10 किमी तक SMF पर पहुँचने के लिए
• CAUI (10x10G) इलेक्ट्रिकल इंटरफ़ेस और 4-लेन 25.78Gb / s ऑप्टिकल इंटरफ़ेस
• डुप्लेक्स एलसी ऑप्टिकल रिसेप्टैकल
• समर्थन डिजिटल नैदानिक निगरानी इंटरफ़ेस
• कोई बाहरी संदर्भ घड़ी
• RoHS-6 अनुरूप और नेतृत्व मुक्त
• एलसी कनेक्टर के साथ QSFP28 MSA के साथ अनुपालन
• एकल +3.3V बिजली की आपूर्ति
• अधिकतम बिजली की खपत 3.5W
• बेहतर ईएमआई प्रदर्शन के लिए सभी धातु आवास
• केस ऑपरेटिंग तापमान
वाणिज्यिक: 0 ~ +70oC
अनुप्रयोगों
• डेटा केंद्र
• स्थानीय क्षेत्र नेटवर्क (लैन)
• ईथरनेट स्विच और रूटर अनुप्रयोगों
भाग संख्या आदेश जानकारी
भाग संख्या | डेटा दर (Gb/s) | तरंग दैर्ध्य (nm) | पारेषण दूरी (किमी) | तापमान (oC) (ऑपरेटिंग केस) |

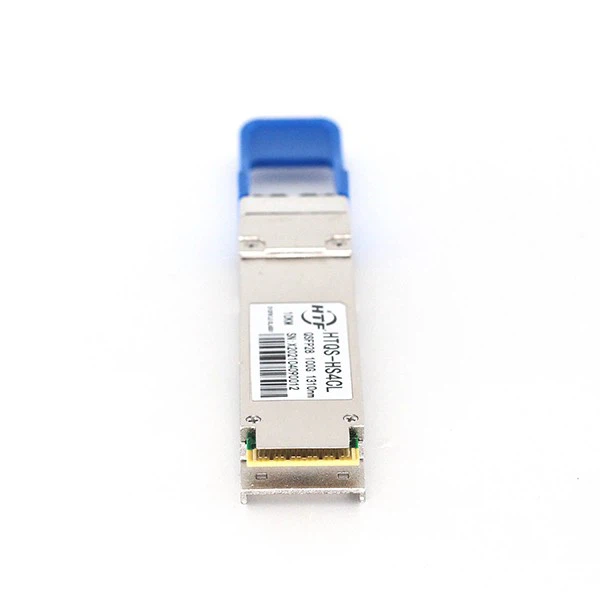

HTQS-HS4CL | 100 | 1296、1300 1305、1309 | 10 किमी SMF | 0~ 70 वाणिज्यिक |
ऑप्टिकल विशेषताएं
प्राचल | चिह्न | मिनट। | नमूने का | अधिकतम | इकाई | नोट्स |
ट्रांसमीटर | ||||||
लेन तरंग दैर्ध्य (श्रेणी) | L0 | 1294.53 | 1295.56 | 1296.59 | एनएम | |
L1 | 1299.02 | 1300.05 | 1301.09 | एनएम | ||
L2 | 1303.54 | 1304.58 | 1305.63 | एनएम | ||
L3 | 1308.09 | 1309.14 | 1310.09 | एनएम | ||
सिग्नलिंग दर, प्रत्येक लेन | 25.78125 | DBG | ||||
साइड-मोड दमन अनुपात | SMSR | 30 | ||||
कुल लॉन्च शक्ति | 10.5 | dBm | ||||
औसत लॉन्च शक्ति, प्रत्येक लेन | Pavg | -4.3 | 4.5 | dBm | ||
विलोपन अनुपात | एर | 4 | dB | |||
ट्रांसमीटर और फैलाव दंड, प्रत्येक लेन | TDP | 2.2 | dB | |||
ओएमए माइनस टीडीपी, प्रत्येक लेन | OMA-TDP | -2.3 | dBm | |||
ऑफ ट्रांसमीटर की औसत लॉन्च शक्ति, प्रत्येक लेन | -30 | dBm | ||||
ट्रांसमीटर परावर्तकता | -12 | dB | ||||
ट्रांसमीटर आंख मुखौटा {X1, X2,X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | |||||
रिसीवर | ||||||
सिग्नलिंग दर, प्रत्येक लेन | 25.78125 | DBG | ||||
रिसीवर प्रति लेन संवेदनशीलता | Rsen | -10.6 | dBm | 1 | ||
इनपुट संतृप्ति पावर (अधिभार) | Psat | 4.5 | dBm | |||
LOS Assert | LOSA | -30 | dBm | |||
LOS De-assert | LOSD | -12 | ||||
रिसीवर परावर्तकता | आर आर | -26 | ||||
LOS हिस्टैरिसीस | 0.5 | 4 | dB |
