ऑप्टिकल विशिष्टता
पैरामीटर | 8 चैनल | ||
एम यूएक्स | D EMUX | ||
चैनल तरंग दैर्ध्य (nm) | ITU 100GHz ग्रिड | ||
केंद्र तरंग दैर्ध्य सटीकता (एनएम) | ± 0.1 | ||
चैनल रिक्ति (एनएम) | 0.8nm (100GHz) | ||
चैनल पासबैंड (@ -0.5dB बैंडविड्थ) (एनएम) | > 0.25 | ||
सम्मिलन हानि (dB) | ≤3.0 | ||
चैनल एकरूपता (dB) | ≤1.0 | ||
चैनल रिपल (dB) | 0.3 | ||
अलगाव (डीबी) | सटा हुआ | एन / ए | > 30 |
गैर आसन्न | एन / ए | > 40 | |
जड़ता हानि तापमान संवेदनशीलता (डीबी / ℃) | <> | ||
तरंग दैर्ध्य तापमान स्थानांतरण (एनएम / ℃) | <> | ||
ध्रुवीकरण निर्भर हानि (dB) | <> | ||
ध्रुवीकरण मोड फैलाव | <> | ||
निर्देशन (dB) | > 50 | ||
रिटर्न लॉस (डीबी) | > 45 | ||
अधिकतम पावर हैंडलिंग (mW) | 300 | ||
निष्क्रिय DWDM MUX / DEMUX मॉड्यूल
| आदर्श | चैनल | ILoss (डीबी) | अलगाव (डीबी) | तरंग दैर्ध्य (nm) | ||
एमयू / डीएमयू | एमयू + डीएमयू | सटा हुआ | गैर आसन्न | |||
HT6000-ODM08 | 8CH MUX और DEMUX | ≤3 | ≤3.5 | 30 | 40 | 100GHZ ITUT ग्रिड C- बैंड |
HT6000-OMU08 | 8CH MUX | ≤3 | ≤3.5 | 30 | 40 | 100GHZ ITUT ग्रिड C- बैंड |
HT6000-ODU08 | 8CH डेमक्स | ≤3 | ≤3.5 | 30 | 40 | 100GHZ ITUT ग्रिड C- बैंड |

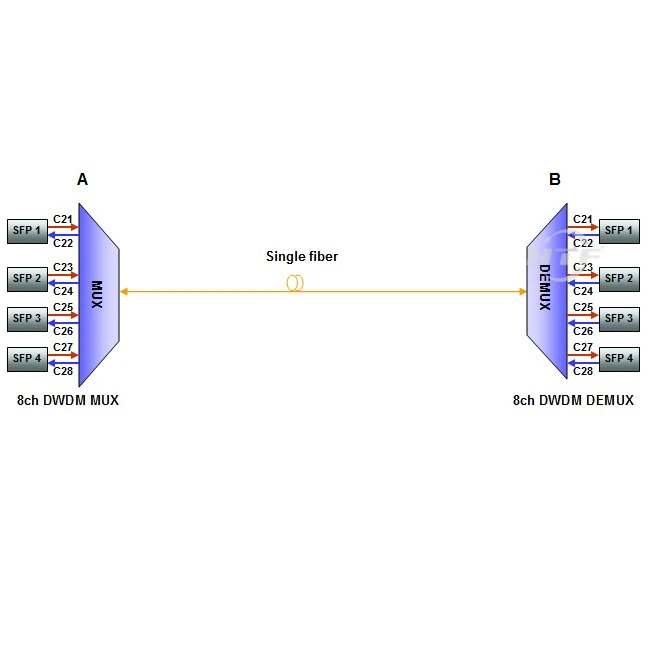

कैसे एकल फाइबर 8ch DWDM Mux Demux कनेक्ट करते हैं?
सवाल और जवाब
Q1: DWDM transceivers के लिए एकल फाइबर DWDM Mux / Demux से मिलान करने के लिए तरंग दैर्ध्य का चयन कैसे करें?
A1: सिंगल फाइबर Mux / Demux हमेशा जोड़े में उपयोग किया जाता है। साइड-ए में क्लाइंट पोर्ट के ट्रांसमिटेड वेवलेंथ को उसी क्लाइंट पोर्ट के साइड-बी में प्राप्त तरंगदैर्ध्य से मेल खाना चाहिए। ट्रांसीवर के तरंग दैर्ध्य के लिए के रूप में, यह मुख्य रूप से ग्राहक बंदरगाह के प्रसारण तरंगदैर्ध्य पर आधारित है।
Q2: मेरी परियोजना में एक फाइबर ऑप्टिक रन है जो 150 मील की दूरी पर है और RFP में कोई रिपीटर नहीं है। एक DWDM की आवश्यकता है और यह जानना चाहूंगा कि इस दूरी को पूरा करने के लिए मुझे क्या चाहिए।
A2: अपने प्रश्न के लिए धन्यवाद, क्या आप निम्नलिखित सवालों के जवाब देने में मदद कर सकते हैं।
(1) आपके प्रोजेक्ट का लिंक सिंगल या ड्यूल फाइबर है? जी .652 या जी 655?
(२) आप कितने तरंग दैर्ध्य संचारित करने की योजना बना रहे हैं? डेटा दर 1G या 10G है?
(3) 1550nm पर 150miles के लिए क्या नुकसान?
तो हम आप के लिए विशिष्ट समाधान की पेशकश करेगा।
Q3: DWDM उपकरण का परीक्षण और रखरखाव कैसे करें?
A3: परीक्षण और रखरखाव के लिए सरल, सिर्फ कई सेकंड लेते हुए, सभी नुकसान या बिजली मापों को पूरा करने के लिए ऑप्टिकल पावर मीटर का उपयोग करें और न्यूनतम नेविगेशन के साथ परीक्षा परिणामों की व्याख्या करना आसान है।
जब यह उपयोग में नहीं होता है, तो कृपया हमेशा एक साफ डस्ट कैप से छाया हुआ रखें, और हमेशा एडॉप्टर पोर्ट और फाइबर कनेक्टर को साफ रखें।
Q4: जब EDFA DWDM सिंगल फाइबर लिंक में जोड़ा गया था, तो लाल और नीला फिल्टर क्यों आवश्यक है?
A4: EDFA केवल यूनिडायरेक्शनल संकेतों को बढ़ा सकता है। एकल-फाइबर कनेक्शन नेटवर्क और EDFA की आवश्यकता होती है, दो छोरों पर तरंगदैर्ध्य अलग-अलग होने चाहिए।
एक छोर पर ट्रांस्वर्स लाल वेवलेंथ होना चाहिए, दूसरा सिरा नीला वेवलेंथ होना चाहिए, फिर रेड और ब्लू फिल्टर अलग-अलग तरंगों को विभाजित कर सकते हैं।
इसके अलावा, एम्पलीफायर का उपयोग विभिन्न दिशाओं में लिंक को बढ़ाने के लिए किया जा सकता है। और लाल और नीले रंग के फिल्टर जोड़े में उपयोग किए जाते हैं, जो लाल तरंग दैर्ध्य और नीले तरंग दैर्ध्य को अलग करने की भूमिका निभाते हैं।
Q5: हम लाल / नीले फिल्टर खरीद सकते हैं? तो एक साथ DWDM mux demux के साथ जहाज कर सकते हैं?
A5: हाँ, हम आपके लिए उपयुक्त Red / Blue फ़िल्टर प्रदान करेंगे। हम एक साथ पैक और आप के लिए जहाज जाएगा, इसलिए लागत बचाने के लिए। यदि आपके प्रोजेक्ट की आवश्यकता है, तो हम आपको EDFA, DCM, OLP, OBP, NMS आदि भी प्रदान कर सकते हैं।
