फाइबर लिंक बजट क्या है?
फाइबर लिंक बजट नेटवर्क और एप्लिकेशन में अनुमत अधिकतम सिग्नल हानि है। इस मान की गणना वास्तविक नेटवर्क स्थितियों और अंतरराष्ट्रीय मानकों द्वारा निर्दिष्ट नुकसान के आधार पर की जाती है। एक पूर्ण ऑप्टिकल फाइबर लिंक में ऑप्टिकल फाइबर, कनेक्टर और फ्यूजन स्प्लिसेस शामिल हैं, इसलिए ऑप्टिकल फाइबर लिंक के अधिकतम नुकसान की गणना करते समय, इन सभी कारकों को ध्यान में रखा जाना चाहिए। ऑप्टिकल फाइबर संचार लिंक में ऑप्टिकल ऊर्जा हानि ऑप्टिकल फाइबर के नुकसान, कनेक्टर के कारण होने वाले नुकसान और फ्यूजन स्प्लिस के कारण होने वाले नुकसान से बना है। हालांकि, ऑप्टिकल फाइबर की लंबाई, स्प्लिस की संख्या और स्प्लिस की संख्या की अनिश्चितता के कारण, ऑप्टिकल फाइबर लिंक का परीक्षण मानक एक मुड़ जोड़ी की तरह तय नहीं है। इसलिए, प्रत्येक ऑप्टिकल फाइबर लिंक के परीक्षण मानक की गणना गणना के माध्यम से की जानी चाहिए।
फाइबर लिंक लॉस के लिए कैलकुलेशन फॉर्मूला क्या है?
जाहिर है, फाइबर लिंक हानि फाइबर क्षीणन, कनेक्टर क्षीणन, ब्याह क्षीणन और सिस्टम मार्जिन हानि का योग है:
ऑप्टिकल फाइबर लिंक क्षीणन=ऑप्टिकल फाइबर क्षीणन + कनेक्टर क्षीणन + ब्याह क्षीणन + सिस्टम मार्जिन
फाइबर क्षीणन=फाइबर क्षीणन गुणांक (डीबी/किमी) × फाइबर लंबाई (किमी);
कनेक्टर क्षीणन=कनेक्टर क्षीणन/टुकड़ा × कनेक्टर्स की संख्या;
वेल्डिंग बिंदु का क्षीणन=वेल्डिंग बिंदु/टुकड़ा का क्षीणन × वेल्डिंग बिंदुओं की संख्या;
सिस्टम मार्जिन में फाइबर जम्पर, फाइबर ऑप्टिक केबल झुकने और अप्रत्याशित ऑप्टिकल क्षीणन आदि शामिल हैं। कम से कम 3dB मार्जिन छोड़ा जाना चाहिए।
सामान्य परिस्थितियों में 1310nm तरंग दैर्ध्य का औसत क्षीणन:
ऑप्टिकल फाइबर क्षीणन: 0.35dB / किमी; ऑप्टिकल कनेक्टर: 0.6dB/टुकड़ा; वेल्डिंग बिंदु: 0.1dB / टुकड़ा।
सामान्य परिस्थितियों में 1550nm तरंग दैर्ध्य का औसत क्षीणन:
ऑप्टिकल फाइबर क्षीणन: 0.2dB / किमी; ऑप्टिकल कनेक्टर: 0.35dB / टुकड़ा; संलयन बिंदु: 0.05dB/टुकड़ा।

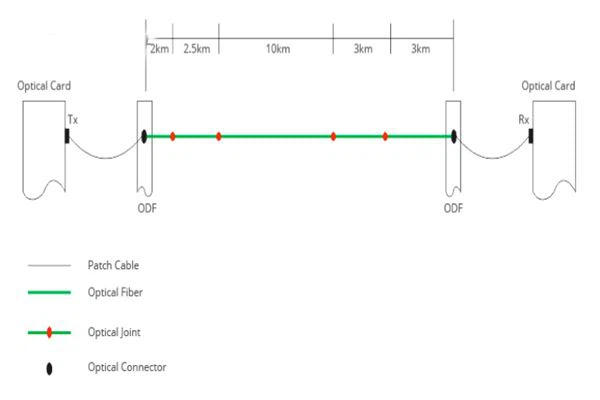

नीचे दी गई तस्वीर एक विशिष्ट साइट केस है:
उपरोक्त सूत्र के अनुसार, निम्नलिखित परिणामों की गणना की जा सकती है:
१३१०एनएम तरंग दैर्ध्य के लिए:
ऑप्टिकल फाइबर लिंक क्षीणन = 20.5Kmx0.35dB/Km+2x0.6dB+4x0.1dB+3dB=11.78dB;
1550nm तरंग दैर्ध्य के लिए:
ऑप्टिकल फाइबर लिंक क्षीणन = 20.5Kmx0.22dB/Km+2x0.35dB+4x0.05dB+3dB=8.41dB;
क्या एक विशेष संदर्भ जम्पर खरीदना आवश्यक है?
TIA/EIA568-B.3 और ISO11801 मानकों में, फाइबर कपलिंग का नुकसान 0.75dB से कम होना आवश्यक है। अधिकांश निर्माताओं द्वारा उत्पादित फाइबर ऑप्टिक पैच कॉर्ड और एडेप्टर का प्रदर्शन इस आवश्यकता को पूरा या उससे अधिक कर सकता है। हालांकि, बहुत से लोग जो' नहीं जानते हैं, वह यह है कि केबल और एडेप्टर के संदर्भ मानकों की विशेष आवश्यकताएं होती हैं। IEC14763-3 मानक में, जब संदर्भ जम्पर और एडेप्टर का उपयोग किया जाता है, तो मल्टीमोड फाइबर का युग्मन नुकसान 0.1dB से कम होता है, और एकल मोड फाइबर 0.2dB से कम होता है। पारंपरिक फाइबर पैच कॉर्ड बस इस आवश्यकता को पूरा नहीं कर सकते हैं। इसलिए, निर्माताओं और परीक्षण उपकरण निर्माताओं से परीक्षण के लिए विशेष संदर्भ जंपर्स खरीदना आवश्यक है।
