100G उत्पादों के अनुप्रयोग बाजार में, यह कम बिजली की खपत और छोटे पैकेज की ओर विकसित हो रहा है। वर्तमान में बाजार में 100G बेस-LR4 और आउट-4 ऑप्टिकल ट्रांसीवर मॉड्यूल समर्थित हैं। मुख्य रूप से 4x25G EML और 4x25G DML एकीकृत डिवाइस हैं। 4x25G DML एकीकृत उपकरणों में कम बिजली की खपत और कम लागत के फायदे हैं। 4x25G DML एकीकृत उपकरणों की दोहरी दर आवश्यकताओं को पूरा करने वाला ऑप्टिकल मॉड्यूल भविष्य की विकास दिशा है
100G QSFP28 ऑप्टिकल मॉड्यूल का विस्तृत परिचय 1.100Gbase-SR4 QSFP28 ऑप्टिकल मॉड्यूल
100Gbase-SR4 QSFP28 ऑप्टिकल मॉड्यूल एक समानांतर 100G ऑप्टिकल मॉड्यूल है। QSFP28 फुल डुप्लेक्स ऑप्टिकल मॉड्यूल चार स्वतंत्र ट्रांसमिट और चैनल प्राप्त करता है। प्रत्येक फ़ंक्शन OM4 MMF के 100m पर 25Gbps पर काम कर सकता है, और समग्र डेटा दर 100Gbps है।
जब 100Gbase-SR4 QSFP28 ऑप्टिकल मॉड्यूल ट्रांसमिटिंग एंड पर सिग्नल ट्रांसमिट करता है, तो इलेक्ट्रिकल सिग्नल को लेजर एरे द्वारा ऑप्टिकल सिग्नल में बदल दिया जाता है, और फिर बैंडेड मल्टीमोड फाइबर पर समानांतर में ट्रांसमिट किया जाता है। जब यह प्राप्त करने वाले छोर तक पहुंचता है, तो फोटोडेटेक्टर सरणी समानांतर ऑप्टिकल सिग्नल को समानांतर विद्युत सिग्नल में परिवर्तित कर देता है।
2.100Gbase-LR4 QSFP28 ऑप्टिकल मॉड्यूल
100Gbase-LR4 QSFP28 ऑप्टिकल मॉड्यूल आमतौर पर एलसी सिंगल-मोड फाइबर जम्पर के साथ प्रयोग किया जाता है, और अधिकतम संचरण दूरी 10 किमी तक पहुंच सकती है। 100Gbase-LR4 QSFP28 ऑप्टिकल मॉड्यूल चार 25Gbps विद्युत संकेतों को चार LAN WDM ऑप्टिकल सिग्नल में परिवर्तित करता है, और फिर उन्हें 100G ऑप्टिकल ट्रांसमिशन का एहसास करने के लिए एक चैनल में मल्टीप्लेक्स करता है। प्राप्त करने के अंत में, मॉड्यूल 100G ऑप्टिकल इनपुट को चार LAN WDM ऑप्टिकल सिग्नल में डिमल्टीप्लेक्सर करता है, और फिर उन्हें चार इलेक्ट्रिकल सिग्नल आउटपुट चैनलों में परिवर्तित करता है।
3.100Gbase-CWDM4 QSFP28 ऑप्टिकल मॉड्यूल
QSFP28 CWDM4 ऑप्टिकल मॉड्यूल की संचरण दर 103.1gbp है, जिसका उपयोग मुख्य रूप से कंप्यूटिंग, उच्च आवृत्ति व्यापार और अन्य क्षेत्रों में किया जाता है। इसकी लागत QSFP28 PSM4 ऑप्टिकल मॉड्यूल से काफी अधिक है।
CWDM प्रौद्योगिकी के माध्यम से, QSFP28 CWDM4 ऑप्टिकल मॉड्यूल मल्टीप्लेक्स 1270nm, 1290nm, 1310nm और 1330nm तरंग दैर्ध्य को ट्रांसमिशन के लिए सिंगल-मोड फाइबर में बदल देता है।
4.100Gbase-PSM4 QSFP28 ऑप्टिकल मॉड्यूल
QSFP28 PSM4 ऑप्टिकल मॉड्यूल उच्च गति और कम बिजली की खपत वाला उत्पाद है, जो विशेष रूप से डेटा संचार अनुप्रयोगों में ऑप्टिकल इंटरकनेक्शन के लिए उपयोग किया जाता है। यह PSM4 MSA ऑप्टिकल इंटरफ़ेस विनिर्देश के अनुरूप है, इसमें एक गर्म प्लग करने योग्य QSFP आकार, अंतर्निहित डिजिटल निदान फ़ंक्शन है, और इसमें चार स्वतंत्र पूर्ण द्वैध चैनल हैं, जिनमें से प्रत्येक 25.78gbps डेटा दर तक पहुंच सकता है।
QSFP28 PSM4 ऑप्टिकल मॉड्यूल मुख्य रूप से 40G और 100G ईथरनेट में उपयोग किया जाता है। उच्च बैंडविड्थ मॉड्यूल सिंगल-मोड फाइबर के माध्यम से 100Gbe ऑप्टिकल लिंक का समर्थन करता है।
क्लाउड कंप्यूटिंग, बिग डेटा और अन्य हाई-स्पीड एप्लिकेशन के गहन होने के साथ, 100G नेटवर्क की लोकप्रियता तेजी से बढ़ रही है, और 100G ऑप्टिकल मॉड्यूल की मांग भी बढ़ रही है। 100G-LR4-QSFP28 और 100G-ER4-QSFP28 ऑप्टिकल मॉड्यूल सहित 100G QSFP28 दोहरी दर ऑप्टिकल मॉड्यूल।
100G QSFP28 दोहरी दर ऑप्टिकल मॉड्यूल क्या है?
दोहरी दर ऑप्टिकल मॉड्यूल का मतलब है कि ऑप्टिकल मॉड्यूल दो अलग-अलग दरों का समर्थन कर सकता है।
100G QSFP28 दोहरी दर ऑप्टिकल मॉड्यूल 103GBps (25G प्रति चैनल) और 112GBps (28G प्रति चैनल) का समर्थन कर सकता है। इस प्रकार का ऑप्टिकल मॉड्यूल QSFP28 MSA, IEEE 802.3ba मानकों, 100G-LR4 / ER4 OTU4 के अनुरूप है। 4l1-9d1f की आवश्यकता डुप्लेक्स एलसी कनेक्टर के साथ एक प्रकार का हॉट प्लग करने योग्य ऑप्टिकल मॉड्यूल है, जो लंबी दूरी और उच्च के लिए उपयुक्त है। प्रदर्शन डेटा संचार वातावरण, जैसे स्विच और राउटर इंटरकनेक्शन, डेटा सेंटर लिंक एकत्रीकरण, और अधिक कठोर दूरसंचार अनुप्रयोग वातावरण।
इन दो प्रकार के 100G QSFP28 दोहरे दर वाले ऑप्टिकल मॉड्यूल में अलग-अलग संचरण दूरी होती है। 100G-LR4-QSFP28 दोहरी दर ऑप्टिकल मॉड्यूल 10 किमी, 20 किमी और 25 किमी संचार के लिए उपयुक्त है, और 100G-ER4-QSFP28 दोहरी दर ऑप्टिकल मॉड्यूल आगे की दूरी के लिए उपयुक्त है, जैसे कि 30 किमी और 40 किमी।
ऑप्टिकल मॉड्यूल प्रकार | वेवलेंथ | समर्थन करें या नहीं | अधिकतम बिजली की खपत |
100GBASE-LR4和112GBASE-OTU4 QSFP28 | L0: 1295.56nm (1294.53-1296.59nm), L1: 1300.05nm (1299.02-1301.09nm), L2: 1304.58nm (1303.54-1305.63nm), L3: 1309.14nm (1308.09-1310.09nm) | सहयोग | 3.5W |
100GBASE-ER4和112GBASE-OTU4 QSFP28 | L0: 1295.56nm (1294.53-1296.59nm), L1: 1300.05nm (1299.02-1301.09nm), L2: 1304.58nm (1303.54-1305.63nm), L3: 1309.14nm (1308.09-1310.09nm) | सहयोग | 4.5W |
गौर करने वाली बात है कि डुअल रेट ऑप्टिकल मॉड्यूल के 103.1Gbps और 112GBPS की दरें फ़ैक्टरी सेटिंग्स हैं, जिन्हें बाद में संशोधित नहीं किया जा सकता है।

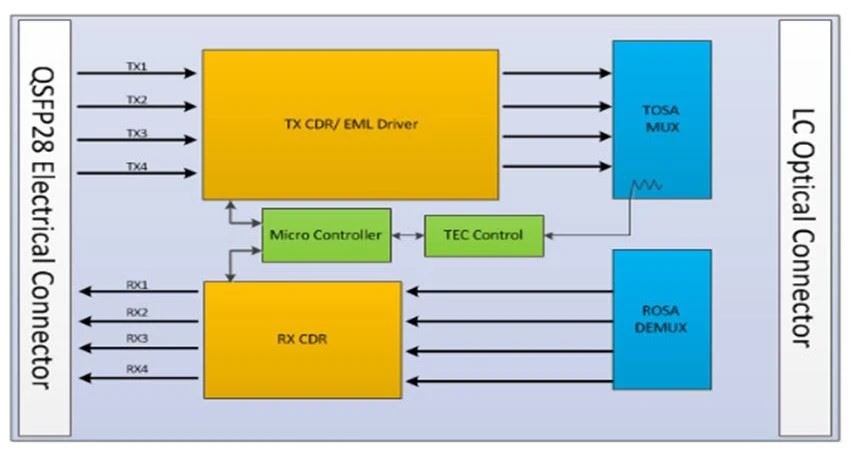

100G QSFP28 दोहरी दर ऑप्टिकल मॉड्यूल का कार्य सिद्धांत क्या है?
100G QSFP28 दोहरी दर ऑप्टिकल मॉड्यूल एक चार चैनल छोटे प्लग करने योग्य पैकेज को अपनाता है, जो चार 25Gbps विद्युत संकेतों को चार LAN WDM ऑप्टिकल सिग्नल में परिवर्तित करता है, और फिर उन्हें 100G ऑप्टिकल ट्रांसमिशन का एहसास करने के लिए एक चैनल में मल्टीप्लेक्स करता है। प्राप्त करने के अंत में, मॉड्यूल 100G ऑप्टिकल सिग्नल को चार LAN WDM ऑप्टिकल सिग्नल में बदल देता है, और फिर उन्हें चार इलेक्ट्रिकल सिग्नल आउटपुट चैनलों में बदल देता है।
100G QSFP28 दोहरी दर ऑप्टिकल मॉड्यूल किस वातावरण में लागू होता है?
100G QSFP28 दोहरी दर ऑप्टिकल मॉड्यूल 100G ईथरनेट और OTN अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसमें LC इंटरफ़ेस है और यह LC डुप्लेक्स सिंगल-मोड फाइबर को कनेक्ट कर सकता है। 100G-LR4-QSFP28 दोहरी दर ऑप्टिकल मॉड्यूल का उपयोग 100Gbase-LR4 ईथरनेट और OTN नेटवर्क के लिए किया जा सकता है; 100G-ER4-QSFP28 दोहरी दर ऑप्टिकल मॉड्यूल का उपयोग 100Gabase-ER4 ईथरनेट, सर्वर इंटरकनेक्शन (QDR और DDR) और क्लाइंट 100G टेलीकॉम कनेक्शन के लिए किया जा सकता है।
1G / 10G SFP से अलग + दोहरी दर ऑप्टिकल मॉड्यूल, 1G / 10G SFP + दोहरी दर ऑप्टिकल मॉड्यूल का उपयोग 1G और 10G दोनों के लिए किया जा सकता है, जबकि 100G SFP + दोहरी दर ऑप्टिकल मॉड्यूल 1G और 10G दोनों के लिए उपयोग किया जा सकता है QSFP28 दोहरी दर ऑप्टिकल मॉड्यूल प्रारंभिक चरण में स्थापित होने के बाद एक दूसरे के स्थान पर उपयोग नहीं किया जा सकता है। दूसरे शब्दों में, यदि यह 103gbps पर सेट है, तो इसका उपयोग मुख्य रूप से ईथरनेट वातावरण में किया जाता है। यदि यह 112gbps पर सेट है, तो इसका उपयोग मुख्य रूप से SDH उपकरण में किया जाता है, और SDH उपकरण में उपयोग किए जाने वाले ऑप्टिकल मॉड्यूल का उपयोग ईथरनेट उपकरण में नहीं किया जा सकता है।
नोट: यह ऑप्टिकल मॉड्यूल ईएसडी सुरक्षा के साथ पैक किया गया है, और इसे पैकेज से बाहर निकालने के बाद ईएसडी सुरक्षा वातावरण में उपयोग किया जाना चाहिए।
100G-LR4QSFP28 / 100G-ER4QSFP28 दोहरी दर ऑप्टिकल मॉड्यूल में पारंपरिक 100G QSFP28 ऑप्टिकल मॉड्यूल के समान पूर्ण संगतता है, और सख्त प्रदर्शन परीक्षण पास किया है।
