G.657.A1 OS2 सिंगल मोड ऑप्टिकल फाइबर इसके सिंगल मोड जम्पर के लिए चुना गया है, जो ROHS मानक को पूरा करता है।
विशेषताएं
● कम प्रविष्टि नुकसान और उच्च वापसी नुकसान
● दोहराव और स्थिरता में अच्छा है
● टेल्कोडिया GR-326-Core, JIS-5973, TIA / EIA 604 के साथ अनुरूप
अनुप्रयोग
● CATV, FTTH
● डाटा सेंटर
● निगरानी प्रणाली
● ईथरनेट लैन केबलिंग
विशिष्टता
पैरामीटर | इकाई | एफसी, अनुसूचित जाति, नियंत्रण रेखा | अनुसूचित जनजाति, एमयू, MTRJ, | |||
एस.एम. | मिमी | एस.एम. | मिमी | |||
UPC | एपीसी | UPC | UPC | UPC | ||
निविष्टी की हानि | डीबी | ≤0.2 | ≤0.2 | |||
हारकर लौटा | डीबी | ≥55 | ≥65 | ≥35 | ≥55 | ≥35 |
repeatability | डीबी | △ IL .0.2 △ RL≥5 | △ IL≤0.1 | △ IL≤0.1 | △ IL≤0.1 | |
सहनशीलता | डीबी | △ IL .0.2 △ RL≥5 | △ IL≤0.1 | △ IL≤0.1 | △ IL≤0.1 | |
विनिमय योग्यता | डीबी | △ IL .0.2 △ RL≥5 | △ IL≤0.1 | △ IL≤0.1 | △ IL≤0.1 | |
दबाव की शक्ति | N | F＞300 | ||||
ऑपरेशन जीवन स्पैन | बार | n＞1000 | ||||
प्रचालन तापमान | ℃ | -40~75 | ||||
भंडारण तापमान | ℃ | -45~85 | ||||
केबल व्यास | से। मी | 0.9, 2.0, 3.0 या निर्दिष्ट | ||||
फाइबर कनेक्टर | एलसी को एलसी | फाइबर प्रकार | एसएम: पीला / नीला / सफेद; OM1& OM2: नारंगी; OM3: एक्वा; OM4: एक्वा / वायलेट / मैजेंटा |
केबल आयुध डिपो जीजी amp और जैकेट | 1.6 / 2.0 मिमी जीजी amp; पीवीसी / LSZH | फाइबर मायने रखता है | 2 तंतु |
निविष्टी की हानि | ≤0.3dB (IEC ग्रेड C) ≤0.12dB (IEC ग्रेड B) | हारकर लौटा | SM UPC U 50dB (न्यूनतम) SM APC B 60dB (न्यूनतम) MM PC d 35dB (मिनट) |
पुल-आउट फोर्स | 100N | सहनशीलता | 500 चक्र |
एबी पोलारिटी स्विटचेबल | उपलब्ध | परिचालन तापमान | -40 से + 85 ° C |
विस्तृत परिचय
1.Connector प्रकार: LC, SC, FC, ST, FC, Mu MTRJ, MPO, E2000
2. पोलिश: पीसी, एपीसी, यूपीसी
3. फाइबर प्रकार: एकल-मोड (SM: 9 / 125um), मल्टीमोड (MM: 50 / 125um 62.5 / 125 ग्राम);
4. केबल व्यास: 3.0 मिमी, 2.0 मिमी ,. 0.9 मिमी;
5. लंबाई: 1,2, 3,5, 10 मीटर की स्वनिर्धारित;
6. केबल मैटरियाल: पीवीसी, LSZH
जीजी quot; एसएम=एनकेले मोडस; एमएम=मल्टी मोडस; एसएक्स=सिम्प्लेक्स; डीएक्स=डुप्लेक्स जीजी उद्धरण;
विभिन्न ऑप्टिकल फाइबर जंपर्स (SC, FC, LC, ST)
SC कनेक्टर का खोल आयताकार होता है, जो SC युग्मक से जुड़ा होता है। यह सीधे डाला जाता है और रोटेशन के बिना डाला जाता है। यह प्रयोग करने में आसान है। यह इंजीनियरिंग प्लास्टिक से बना है, उच्च तापमान के लिए प्रतिरोधी और ऑक्सीकरण करने में आसान नहीं है। हालांकि, लंबे समय तक उपयोग किए जाने पर कनेक्टर को गिरना आसान होता है।
एसटी कनेक्टर का खोल संगीन के साथ गोल होता है, जो एसटी कपलर से जुड़ा होता है और उपयोग करते समय लगभग 90 ° घूमने की आवश्यकता होती है। तंग कनेक्शन, गिर करने के लिए आसान नहीं है। क्योंकि कनेक्टर को सम्मिलित करने और संगीन द्वारा तय किए जाने के बाद आधा सर्कल को घुमाने की जरूरत है, इसे तोड़ना आसान है।
एफसी कनेक्टर सेंट कनेक्टर के समान है, और इसका आकार गोल है, लेकिन एफसी कनेक्टर के अंदर धागा है और रोटेशन के माध्यम से एफसी कपलर के साथ जुड़ा हुआ है। विश्वसनीय कनेक्शन और धूल के सबूत। घूमने की आवश्यकता के कारण, स्थापना असुविधाजनक है, इसलिए स्थापना का समय थोड़ा अधिक है।

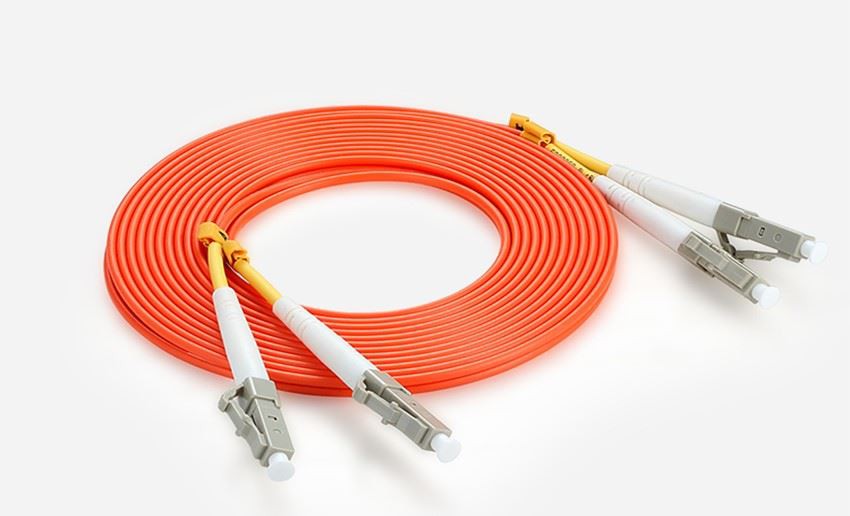

LC कनेक्टर SC कनेक्टर के समान है, लेकिन SC कनेक्टर से छोटा है। LC कनेक्टर का उपयोग SFP फाइबर मॉड्यूल को जोड़ने के लिए किया जाता है और यह सुविधाजनक संचालन मॉड्यूलर जैक (RJ) कुंडी तंत्र से बना होता है।
आमतौर पर उपयोग किए जाने वाले एलसी जंपर्स का उपयोग ऑप्टिकल फाइबर और ऑप्टिकल मॉड्यूल को जोड़ने के लिए किया जाता है, इसलिए वे आमतौर पर एलसी-एससी या एलसी-एफसी होते हैं, और उनमें से ज्यादातर जोड़े में उपयोग किए जाते हैं, और कुछ एकल एलसी जंपर्स होते हैं।
उच्च प्रदर्शन ऑप्टिकल फाइबर कूदो
ऑप्टिकल फाइबर जम्पर का उपयोग डाटा सेंटर, CATV, ऑप्टिकल फाइबर टेस्ट उपकरण, LAN, टेलीकम्यूनिकेशन नेटवर्क, FTTx, कम्युनिकेशन रूम, ऑप्टिकल फाइबर कम्युनिकेशन सिस्टम, डिफेंस वारफेयर तैयारी, आदि को जोड़ने के लिए किया जाता है।
ऑप्टिकल फाइबर कनेक्टर, लंबाई, रंग, ऑप्टिकल फाइबर ग्रेड, विशिष्टता, सामग्री, पैकेजिंग, आदि।
कारखाने को छोड़ने से पहले सभी जंपर्स का कड़ाई से परीक्षण किया जाता है ताकि यह सुनिश्चित किया जा सके कि अंत सतह बेदाग हो, प्रविष्टि नुकसान और गूंज नुकसान अंतरराष्ट्रीय दूरसंचार मानकों के अनुरूप है।
किफायती और कुशल झुकने असंवेदनशील ऑप्टिकल फाइबर जंप
सिरेमिक प्लग डुप्लेक्स कनेक्टर डिज़ाइन, हाई-स्पीड वायरिंग नेटवर्क ट्रांसमिशन के लिए उपयुक्त और ईआईए / टीआईए 604-2 उद्योग मानकों के अनुरूप है।
इष्टतम सम्मिलन हानि और वापसी हानि स्थिर सिग्नल ट्रांसमिशन और नेटवर्क सुरक्षा सुनिश्चित करती है। इसमें अच्छी तापीय स्थिरता, उच्च कठोरता और पर्यावरणीय अनुकूलनशीलता है।
अल्ट्रा-उच्च झुकने प्रदर्शन, कोने मोड़ को पार करना, केबल उपयोग में सुधार करना, संचार के सामान्य और स्थिर संचालन को सुनिश्चित करना।
ऑप्टिकल फाइबर के अत्यधिक झुकने के मामले में, झुकने के कारण कोर के बाहर लीक होने वाले ऑप्टिकल सिग्नल को बरकरार रखा जाता है, और ऑप्टिकल फाइबर का नुकसान कम होता है।
सामान्य प्रश्न
प्रश्न: 50/125 और 62.5 / 125 फाइबर के बीच क्या अंतर है?
A: 50/125 62.5 / 125 फाइबर से कम नुकसान के साथ आगे चलाया जा सकता है।
प्रश्न: UPC फाइबर कनेक्टर और APC फाइबर कनेक्टर के बीच अंतर क्या है?
A: UPC का मतलब अल्ट्रा फिजिकल कॉन्टैक्ट से है और APC का मतलब एंगल्ड फिजिकल कॉन्टैक्ट से है। सम्मिलन हानि को कम करने और वापसी हानि को बढ़ाने के लिए यूपीसी कनेक्टर को तंतुओं के सिरों पर बारीक रूप से पॉलिश किया जाता है (उच्च रिटर्न बेहतर कनेक्शन को खो देता है)। UPC कनेक्टर्स को 50dB से अधिक का रिटर्न लॉस होता है। APC कनेक्टर्स इंसर्शन लॉस को कम करने और रिटर्न लॉस को और अधिक बढ़ाने के लिए किए गए थे। एपीसी कनेक्टर्स में 60dB से अधिक का रिटर्न लॉस होता है। एपीसी कनेक्टर फाइबर का अंतिम चेहरा 8 डिग्री के कोण पर पॉलिश किया गया है जो आपके सिस्टम के प्रदर्शन को कम करने वाले प्रतिबिंबों को रोकता है।
प्रश्न: क्या एमटीपी और एमपीओ केबल एक ही चीज हैं?
ए: एमटीपी और एमपीओ केबल अनिवार्य रूप से एक ही चीज हैं। MPO कनेक्टर प्रकार का सामान्य नाम है जबकि MTP एक पंजीकृत ट्रेडमार्क नाम और डिजाइन है जो UsConnec का है। दो कनेक्टर प्रकार पीछे संगत हैं और सभी एमटीपी / एमपीओ कैसेट और पैच पैनल के साथ काम करते हैं। मुख्य अंतर यह है कि एमपीओ पर बेहतर मैकेनिकल और ऑप्टिकल प्रदर्शन के लिए एमटीपी डिज़ाइन किया गया था।
